Cilde Sürülebilen Elektrot Geliştirildi: Kalp Ritmi, Kas Hareketleri ve Beyin Sinyalleri Boya Gibi Uygulanan Sensörle İzlenebilecek

Koşu bandında egzersiz yaparken, sıcak bir odada uzun süre beklerken ya da gün boyunca hareket halindeyken ciltteki tıbbi pedlerin kenarlarından kalkmaya başladığını düşünün. Sağlık takibi açısından küçük gibi görünen bu ayrılma, aslında kalp ritmi, kas hareketleri veya beyin sinyalleri gibi kritik verilerin kesintiye uğramasına neden olabilir.

Geleneksel elektrotlar çoğunlukla yapışkan pedler ve metal temas noktaları üzerinden çalışıyor. Ancak ter, vücut hareketleri ve cildin doğal kıvrımları, elektrot ile ten arasındaki bağlantıyı zayıflatabiliyor. Özellikle uzun süreli sağlık takibinde bu durum hem hasta konforunu azaltıyor hem de ölçüm güvenilirliğini etkiliyor.

Penn State, Massachusetts Institute of Technology ve Çin’deki araştırma kuruluşlarından bilim insanlarının yer aldığı uluslararası bir ekip, bu soruna oldukça farklı bir çözüm geliştirdi: Cilde bir boya gibi uygulanabilen sürülebilir elektrot.

PNAS dergisinde yayımlanan çalışma, WE-PPD adı verilen polimer karışımın cilt üzerinde kuruyarak esnek ve iletken bir tabaka oluşturabildiğini gösteriyor. Sistem; kalp sinyalleri, kas aktivitesi ve beyin dalgaları gibi elektrofizyolojik verileri takip etmek amacıyla tasarlandı.

metin

Yeni geliştirilen teknoloji, klasik elektrot pedlerinin aksine önceden belirlenmiş sert veya standart bir biçime sahip değil. Sıvı haldeki iletken karışım, ihtiyaç duyulan bölgeye fırça ya da benzeri bir uygulama yöntemiyle doğrudan sürülebiliyor.

Karışım kuruduğunda cildin yüzey şekline uyum sağlayan ince bir elektrot tabakasına dönüşüyor. Böylece sensör yalnızca cildin üzerine yapışmakla kalmıyor; gözeneklere, mikro kıvrımlara ve vücudun hareketli bölgelerine de daha yakın temas sağlayabiliyor.

Bunun günlük hayattaki karşılığı oldukça önemli. Dirsek, el, alın veya göğüs gibi hareket eden ve sürekli şekil değiştiren bölgelerde standart pedlerin kenarları kalkabilirken, sürülebilen yapı ciltle birlikte esneyebiliyor.

Araştırmacılar bu malzemeyi WE-PPD olarak adlandırıyor. İsim, formülde kullanılan su, etanol, polivinil alkol, PEDOT:PSS ve DBSA bileşenlerinin İngilizce kısaltmalarından oluşuyor.

Teknolojinin merkezinde PEDOT:PSS olarak bilinen iletken bir polimer bulunuyor. Bu malzeme, ciltte oluşan çok düşük seviyeli elektriksel sinyallerin sensöre aktarılmasını sağlıyor.

Formüldeki DBSA adlı katkı maddesi ise hem elektriksel performansı destekliyor hem de karışımın plastikleştiricisi olarak görev yapıyor. Başka bir ifadeyle kuruyan elektrot tabakasının vücut hareketleri sırasında çatlamadan ve kopmadan esneyebilmesine yardımcı oluyor.

Su, etanol ve polivinil alkol ise karışımın cilde uygulanabilir, kuruyabilir ve film benzeri bir yapıya dönüşebilir hale gelmesini sağlıyor. Ortaya çıkan malzeme, yalnızca iletken bir boya değil; aynı zamanda cildin doğal hareketlerine uyum sağlayan ince bir giyilebilir sağlık sensörü niteliği taşıyor.

Teknik terimler ilk bakışta karmaşık görünse de sistemin çalışma mantığı basit: Elektriksel sinyali taşıyan bir polimer, hareket kabiliyeti kazandıran esnek bir katkı ve cilt üzerinde film oluşturan sıvı bir taban bir araya getiriliyor.

metin

Yeni elektrot sisteminin en dikkat çekici sonuçlarından biri egzersiz sırasında gerçekleştirilen elektrokardiyogram testlerinde ortaya çıktı.

Bir gönüllünün koşu bandında hareket ettiği deneyde elektrotlar, hafif terleme öncesi ve sonrasında elde edilen EKG verilerinde yüzde 95,1 düzeyinde tutarlılık gösterdi. Bu sonuç, cildin nemlenmesine rağmen bağlantının büyük ölçüde korunabildiğine işaret ediyor. Bu oran, teknolojinin tıbbi kullanıma tamamen hazır olduğu anlamına gelmiyor. Ancak terleme ve hareketin geleneksel elektrotlarda oluşturduğu veri kaybı düşünüldüğünde, laboratuvar aşamasındaki bir prototip için oldukça umut verici.

Özellikle sporcu takibi, fizik tedavi, uyku incelemeleri ve uzun süreli kalp ritmi ölçümü gibi alanlarda elektrotların hareket sırasında yerinde kalması büyük önem taşıyor.

Akıllı saatler günlük sağlık takibinde faydalı veriler sunabilse de bilekten yapılan ölçümler her zaman klinik seviyede ayrıntı sağlayamıyor. Ciltle doğrudan ve geniş yüzeyli temas kurabilen elektrotlar ise çok daha düşük seviyeli biyolojik sinyalleri yakalamaya yardımcı olabilir.

Araştırmada geliştirilen elektrotlar farklı elektrofizyolojik ölçümlerde test edildi. Bunlar arasında kalbin elektriksel faaliyetini izleyen EKG, kas hareketlerini takip eden elektromiyografi ve beyin dalgalarını ölçen elektroensefalografi uygulamaları bulunuyor.

Bu çok yönlülük, teknolojinin tek bir sağlık sorununa yönelik olmadığını gösteriyor.

Kas sinyallerinin takip edilmesi fizik tedavi ve protez kontrolünde kullanılabilirken, kalp ritmi ölçümleri uzun süreli kardiyolojik gözlemde değerli olabilir. Beyin sinyallerinin izlenmesi ise nörolojik araştırmalardan insan-makine arayüzlerine kadar çok daha geniş bir alanı ilgilendiriyor.

Tam bu noktada teknoloji yalnızca hastane cihazı olmaktan çıkıp yeni nesil giyilebilir elektroniklerin temel parçalarından biri haline gelebilir.

Cilde uzun süre temas eden sağlık ürünlerinin en önemli sorunlarından biri havasızlık. Cilt yüzeyinin kapalı kalması ter birikmesine, kaşıntıya ve tahrişe yol açabiliyor.

Araştırma ekibi, WE-PPD malzemesinin su buharı geçirgenliğini 22 ve 37 santigrat derece olmak üzere iki farklı sıcaklıkta test etti. Sonuçlara göre yeni yapı, geleneksel tıbbi film Tegaderm’e kıyasla 22 derecede yaklaşık beş kat, 37 derecede ise on kattan fazla su buharı geçirebildi.

Bu özellik özellikle sıcak ortamda çalışanlar, sporcular ve elektrotları uzun süre taşımak zorunda kalan hastalar için önemli olabilir.

Cildin nefes alabilmesi yalnızca rahatlık meselesi değil. Nem birikiminin azaltılması, elektrotun cilde daha istikrarlı biçimde tutunmasına ve tahriş riskinin düşürülmesine de yardımcı olabilir.

metin

Araştırmacılar, sürülebilir elektrotu gözenekli ve gümüş içeren esnek bir kumaşla birleştirdi. Ortaya çıkan sistemin kopmadan yaklaşık yüzde 170 oranında gerilebildiği bildirildi.

Bu esneklik, sensörün yalnızca sabit duran bölgelerde değil, sürekli hareket eden eklem ve kas gruplarında da kullanılabilmesini sağlayabilir.

Örneğin kolunu büken bir kişinin dirsek bölgesindeki cilt önemli ölçüde gerilir. Sert bir sensör bu hareket sırasında ayrılabilir veya sinyal kalitesini kaybedebilir. Yeni yapı ise ciltle birlikte uzayarak bağlantısını sürdürmeyi hedefliyor.

Bu özellik, gelecekte protez kontrol sistemleri ve insan-makine arayüzleri açısından da önem taşıyor. Bir protezin kullanıcının kas sinyallerine göre hareket etmesi için elektrotların yalnızca doğru ölçüm yapması değil, günlük hareketlerde bu doğruluğu sürdürebilmesi gerekiyor.

Yeni elektrotların cilt uyumluluğu da araştırmanın önemli başlıklarından biriydi.

Çalışmada elektrotların 24 saat süreyle cilt üzerinde tutulduğu ve bu süre sonunda belirgin bir olumsuz cilt reaksiyonu gözlenmediği aktarıldı. Araştırmacılar, kullanılan bileşenlerin biyouyumlu yapısının uzun süreli kullanım açısından umut verdiğini belirtiyor. Ancak bir günlük gönüllü testi, teknolojinin tüm yaş grupları ve hassas cilt tipleri için tamamen güvenli olduğunu kanıtlamaya yetmiyor.

Tıbbi cihazların geniş kullanım onayı alabilmesi için daha fazla katılımcıyla, daha uzun süreli ve farklı koşulları içeren klinik testlerden geçmesi gerekiyor. Alerjik ciltler, kronik deri hastalıkları, çocuklar ve uzun süreli hastalar üzerinde ayrı güvenlik değerlendirmeleri yapılması gerekecek.

metin

Araştırmanın en sıcak ve günlük hayata dokunan yönlerinden biri çocuk hastalara yönelik tasarım yaklaşımı.

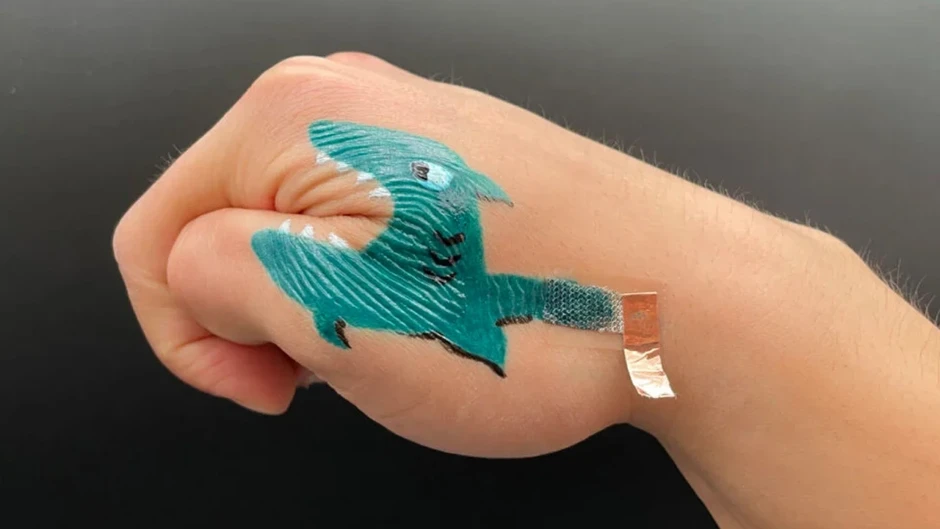

Uzun süre hastanede kalan veya devamlı sağlık takibi gereken çocuklar için kablolar, yapışkan pedler ve metal sensörler kaygı verici olabilir. Araştırmacılar, sürülebilir elektrotların çizgi film karakterleri, hayvan figürleri veya renkli desenler biçiminde uygulanabileceğini belirtiyor.

Böylece tıbbi elektrot, çocuğun gözünde yabancı ve korkutucu bir cihaz yerine geçici bir dövme ya da yüz boyası gibi algılanabilir.

Araştırmacılar, kişiselleştirilmiş desenlerin yalnızca fiziksel konforu değil, sosyal kabulü ve çocukların işlemlere uyumunu da artırabileceğini düşünüyor. Elbette sağlık cihazlarının sevimli görünmesi tek başına yeterli değil. Ancak çocukların uzun süreli tedavilerde yaşadığı kaygıyı azaltabilecek her tasarım ayrıntısı, hasta deneyimi açısından değer taşıyor.

Sürülebilir elektrotlar ilerleyen dönemde geçici veya daha kalıcı elektronik dövme sistemlerine dönüşebilir.

Elektronik dövmeler, cilt üzerinde taşınan çok ince sensörler aracılığıyla vücuttaki elektriksel ve kimyasal değişimleri takip etmeyi amaçlıyor. WE-PPD’nin fırçayla uygulanabilmesi, farklı şekillerde tasarlanabilmesi ve hareketlere uyum sağlaması bu alandaki potansiyelini artırıyor.

Araştırma ekibi gelecekte sistemin kortizol ve glikoz gibi farklı biyobelirteçlerin tespitine yönelik sensörlerle geliştirilebileceğini de değerlendiriyor. Ancak bunlar henüz üzerinde çalışılması gereken olası kullanım alanları arasında bulunuyor.

Böyle bir teknoloji başarıyla geliştirildiğinde, stres seviyesi, kan şekeri değişimleri veya başka biyolojik veriler cilt üzerindeki neredeyse görünmez sensörlerle takip edilebilir.

metin

Araştırmacılar teknolojinin kullanım alanını yalnızca sağlık sektörüyle sınırlamıyor.

Cilde sürülen elektrotlar, kas sinyallerinin makinelere komut olarak aktarılmasını sağlayan insan-makine arayüzlerinde kullanılabilir. Örneğin bir robot kolunun veya bilgisayar arayüzünün, kullanıcının kas hareketleriyle kontrol edilmesi mümkün olabilir.

Benzer yapıların bitki yüzeylerine uygulanarak tarımsal takipte kullanılması da araştırmacıların değerlendirdiği alanlardan biri. Bitkilerdeki elektriksel değişimlerin ölçülmesi; susuzluk, stres veya hastalık gibi durumların daha erken fark edilmesine yardımcı olabilir.

Bu tür kullanım senaryoları henüz günlük uygulamaya geçmiş değil. Yine de cilt ve diğer düzensiz yüzeylere uygulanabilen esnek sensörler, giyilebilir teknolojinin geleceğini önemli ölçüde değiştirebilir.

Artıları

• Doğrudan cilde sürülebildiği için farklı vücut bölgelerine uyarlanabiliyor.

• Terleme ve hareket sırasında geleneksel pedlere göre daha güçlü temas sağlayabilir.

• Kalp ritmi, kas aktivitesi ve beyin sinyallerini ölçmek için kullanılabiliyor.

• Yüksek su buharı geçirgenliği sayesinde cildin daha rahat nefes almasını sağlıyor.

• Esnek yapısı hareketli bölgelerde kullanım avantajı sunuyor.

• Çocuklar için renkli ve kişiselleştirilmiş desenlere dönüştürülebiliyor.

• İnsan-makine arayüzleri ve elektronik dövmeler için yeni kullanım alanları oluşturabilir.

Eksileri

• Teknoloji henüz laboratuvar ve erken araştırma aşamasında.

• 24 saatlik testler uzun süreli güvenliği kanıtlamak için yeterli değil.

• Hassas ve alerjik ciltlerde nasıl sonuç vereceği netleşmiş değil.

• Klinik kullanıma geçmeden önce geniş kapsamlı insan deneyleri gerekiyor.

• Üretim maliyeti ve günlük kullanım fiyatı henüz bilinmiyor.

• Hastanelerdeki mevcut ölçüm cihazlarıyla uyumluluğu ayrıca değerlendirilmek zorunda.

• MR gibi güçlü elektromanyetik veya radyo frekans ortamlarında kullanım güvenliği için ilave testler gerekebilir.

metin

Cilde sürülebilen elektrot teknolojisi, geleneksel tıbbi sensörlerin en temel sorunlarından biri olan hareket, terleme ve bağlantı kaybına oldukça yaratıcı bir çözüm sunuyor.

Malzemenin nefes alabilmesi, ciddi ölçüde esneyebilmesi ve farklı şekillerde uygulanabilmesi; sağlık takibinin daha rahat, daha kişisel ve daha az dikkat çekici hale gelmesini sağlayabilir. Özellikle çocuk hastalar, sporcular, fizik tedavi gören kişiler ve uzun süreli biyometrik takibe ihtiyaç duyanlar için önemli avantajlar sunma potansiyeli taşıyor.

Yine de bu teknoloji bugün hastaneye gidildiğinde talep edilebilecek hazır bir tıbbi ürün değil. Geniş ölçekli güvenlik çalışmaları, klinik testler ve yasal onay süreçleri tamamlanmadan günlük kullanıma girmesi beklenmemeli.

Kısacası araştırma umut verici, ancak cildimize sensör çizip sağlık verilerimizi takip edeceğimiz dönem için biraz daha beklememiz gerekiyor.

Siz sağlık takibi için cildinize renkli bir dövme gibi uygulanan elektrot kullanmayı tercih eder miydiniz?

---

Kaynakça

• Proceedings of the National Academy of Sciences – Paintable on-skin dry electrodes with robust skin and device connection for wireless sensing and human-machine interfaces (PNAS)

• Pennsylvania State University – Sürülebilir elektrot araştırmasına ilişkin üniversite açıklaması (EurekAlert!)

• PubMed – Araştırmanın yayın ve makale bilgileri (PubMed)
